一、概述

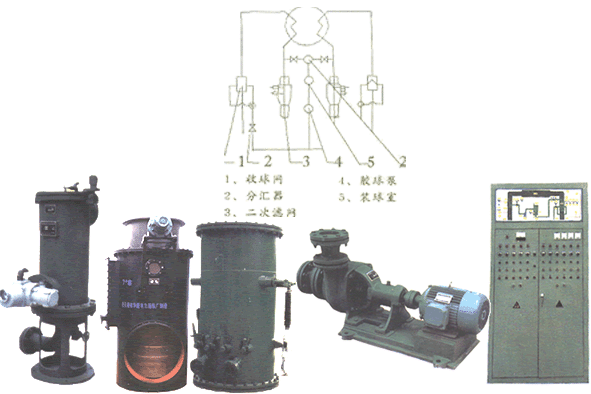

    凝汽器膠球清洗裝置由收球網，膠球輸送泵，裝球室，控制器，膠球及閥門管路等部件組成。它借助水流的作用將大于凝汽器冷卻管內徑的清潔膠球擠過冷卻管，對冷卻管進行反復擦洗。該裝置可在機組不用停機、不減負荷的條件下，膠球在線清洗凝汽器冷卻管內污垢及帶出雜質，提高凝汽器內冷卻管清潔度，提升凝汽器真空度和汽輪機熱效率。膠球在線清洗裝置可按您的需求隨時投入膠球自動清洗狀態，始終保持凝汽器冷卻管內的清潔，提高發電廠的經濟效益，保障機組安全的運行。
本產品主要組成部件二次濾網和收球網是當前最先進的兩種型式，它具有以下特點：
    ①設計先進結構合理，性能穩定可靠
　�、诓僮鞣奖�
　�、勰z球回收率高（≥94%）
　�、芏�次濾網過濾能力強

二、凝汽器膠球清洗工作原理
    膠球清洗裝置的關鍵設備是收球網，其效果決定于收球率，而收球率又決定于收球網的完善度。過去，收球網有SL型與SF型等種類，實踐證明這類收球網效率低，膠球損失大，主要表現在：收球率低而不穩、嚴密性差、卡球等；膠球泵出力不足時，收球率明顯下降；收球網水力工況不穩時，收球率也明顯下降。
我公司針對現有收球網的上述缺點，根據循環水進出管的直徑大小，設計了單板式SD型收球網（適用于公稱直徑≤DN900的母管中）和“V”型雙板式SQ型收球網（可用于公稱直徑≥DN800的母管中）兩大系列。
1.1 單板式收球網（SD型）
SD型單板式收球網在保持了原有收球網相對穩定性的基礎上，在內部網板及下部出球口處進行了針對性的改進設計，使得網板呈整體式結構，采用隔圈、螺桿壓緊式結構，保證各柵條間的距離及整體的強度，不夾球、不變形；出球口加裝了一套“壓頂裝置”防止網板經長期運行產生變形與出球口貼合不牢。
1.2 雙板式收球網（SQ型）
SQ型收球網是一種新型收球網，具有以下特點：①改變收球網的結構型式，收球時，網片呈“V”型，雜草、雜物及膠球集中于網片底部，有效地克服了跑球、卡球現象。不收球時，網片呈“A”型狀，可以對網片進行反沖洗。②采用強制性回收膠球機構，把膠球及雜物直接送到膠球泵入口處。③去除了關斷閥、調節閥等活動部件，使其結構簡單，操作方便且體積也比原來的收球網縮小了1/3。④由于采取了強制回收，所以對膠球泵出力要求不高，且不受流速、流量大小的影響，膠球回收率可達95%以上。該型號的收球網由筒體、柵網板、電動推桿、螺旋輸送機構等部件組成，收球時，柵網板呈“V”型，膠球雜物及水垢等沿柵網板表面下滑到收球網底部，并被螺旋機構強制送到膠球引出管，由膠球泵抽吸至裝球室進行下一輪清洗。不收球時，利用電動推桿，曲柄機構使柵網板呈“A”型，此時既可以減小水阻，又可以利用水流對柵網板進行反洗，使遺留在柵網板上的雜物被水流沖去，保證收球效率。
三、凝汽器清洗-膠球在線清洗系統應用：
    用冷卻水為冷卻介質的場合，換熱器、凝汽器總會不可避免地遇到結垢、腐蝕、污垢沉積等問題， 此前，只有采用停機清洗的辦法，通常是停機后對換熱設備進行人工清洗，這樣做非常麻煩，而且不能保證設備運行時維持工況，還會對換熱設備造成一定的損傷。 膠球清洗系統在冷卻水進口注入直徑稍大于換熱管內徑的膠球。冷卻水流迫使膠球通過換熱管。由于膠球的直徑稍大于管道內徑，當膠球通過換熱管時，就會不停的擦洗沉淀物，帶走水垢，淤沙，水垢和微生物。膠球由冷卻水出口處的收球網截留并由膠球泵收集到膠球循環裝置，再次注入系統，重新開始一個清洗流程。膠球清洗系統在換熱器運行時對換熱器進行連續的在線清洗，使凝汽器性能和熱交換率持久保持最隹效率。膠球的直徑稍大于管道內徑，當膠球通過換熱管時，就會不停的擦洗沉淀物，帶走水垢，淤沙，水垢和微生物。膠球由冷卻水出口處的收球網截留并由膠球泵收集到膠球循環裝置，再次注入系統，重新開始一個清洗流程。
