手動操作

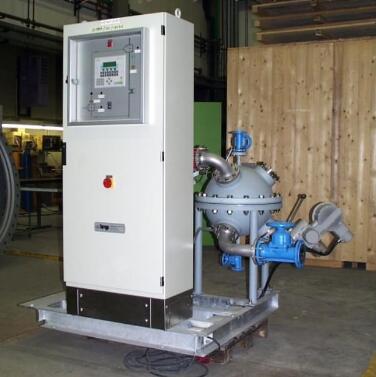

膠球清洗裝置系統——裝球(或換球)
①切斷系統電源,關閉裝球器的進口球閥和出口球閥;
②打開裝球器放氣閥排氣,打開裝球器放水閥放水;
③打開裝球器頂蓋,將膠球清洗裝置于裝球器內,數量為凝汽器單側冷卻管數量的7~13%;
④蓋緊裝球器頂蓋,打開系統全部手動球閥。
清洗凝汽器
①打開程控柜電源；至此，膠球清洗裝置系統進入“清洗狀態”，模擬屏上的“清洗”狀態指示燈亮（紅）。
膠球清洗裝置系統——收球
當清洗完成后，則進行收球過程操作。
①關切換閥:按切換閥"關閥”按鈕,切換閥關到位后，“關閥”指示燈亮(綠)，“收球”狀
態指示燈亮(紅),收球開始。其他按鈕不可按動。
②關膠球泵:待收球30分鐘后,按膠球泵“停泵”按鈕,系統停止運行;
③根據循環水的干凈程度,目測判斷膠球直徑小于冷卻管內徑后換球，一般2~3周換一次。

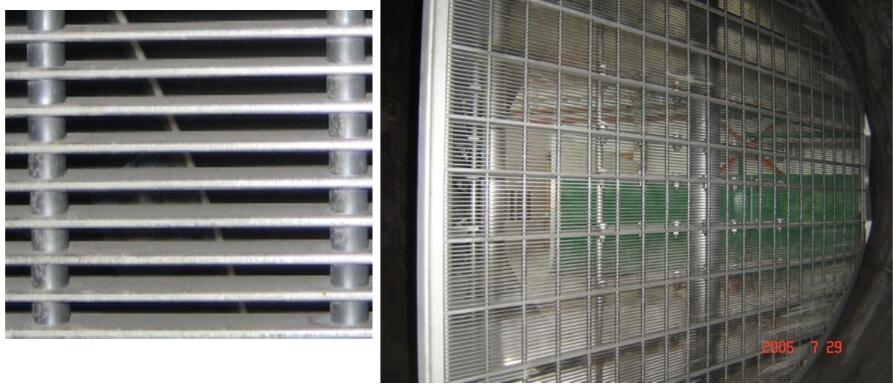

特別提示:在系統處于“清洗”和"收球”狀態時,切記保證收球網處于"收球”位置(收球
指示燈亮),否則膠球會隨循環水流排出。
膠球清洗裝置系統——反洗
程控運行
①初始狀態:膠球泵處于停止狀態,切換閥處于關閉狀態,系統中手動閥處于全開位置;
②自動投入:檢查膠球清洗裝置系統滿足初始狀態條件后,將膠球清洗手/自動二位選擇開關置于"自
動”位置,同時相應的指示燈亮(紅)。膠球清洗裝置
系統投入自動后,將按照設計程序,自動完成清洗,收球,反洗全部過程,并且按設定時間自
動循環運行(具體時間設定根據實際運行要求而定)
。
凝汽器裝置循環水膠球泵故障與處理：
●現象:出口壓力降低。
處理:檢查進水門是否已全開，當凝汽器水位過低時應及時
向凝汽器補水維持正常水位，檢查空氣門是否已全開，檢查密封水
是否正常。如仍不能消除，可能是密封磨損嚴重或吸入部分被異物
堵塞，需停泵由檢修人員處理。
●現象:凝結水泵超電流。
處理:若是軸承卡位或轉動部分摩擦，需停泵由檢修人員處
理。
●現象:凝結水泵振動、電流數值變化大。
處理:檢查聯軸器是否松動，如發生汽蝕振動，相應檢查空
氣門開度，密封水情況，凝汽器水位是否正常，水溫是否過高，水
泵進口處是否漏空氣，如上述情況均正常，應考慮水泵中心不正，
葉輪吸入異物，軸彎曲或?qū)蜉S承磨損嚴重，應停泵由檢修人員處
理。
●現象:填料處過熱或泄漏量過大。
處理:如填料處過熱，可能是填料壓蓋壓得過緊或密封環汽
水不足。填料處泄漏量過大，則可能是填料未裝好，或填料已磨損，
聯系檢修人員給予相應處理。
